Abschließbarer Kugelhahn aus Messing Hersteller

In industriellen Flüssigkeitskontroll- und kommerziellen Sanitärsystemen ist es für die Einhaltung von Sicherheitsvorschriften und die Unfallverhütung von entscheidender Bedeutung, sicherzustellen, dass ein Ventil in seiner vorgesehenen Position bleibt – vollständig geöffnet oder vollständig geschlossen. Während Standard-Kugelhähne aus Messing eine zuverlässige Absperrfunktion bieten, bergen ihre frei drehbaren Betätigungsgriffe die Gefahr einer unbefugten Betätigung oder versehentlichen Bewegung aufgrund von Vibrationen. Der abschließbare Kugelhahn aus Messing verfügt über eine technische physische Verriegelungsfunktion, die die Betriebskontrolle auf ein neues Maß an Sicherheit hebt.

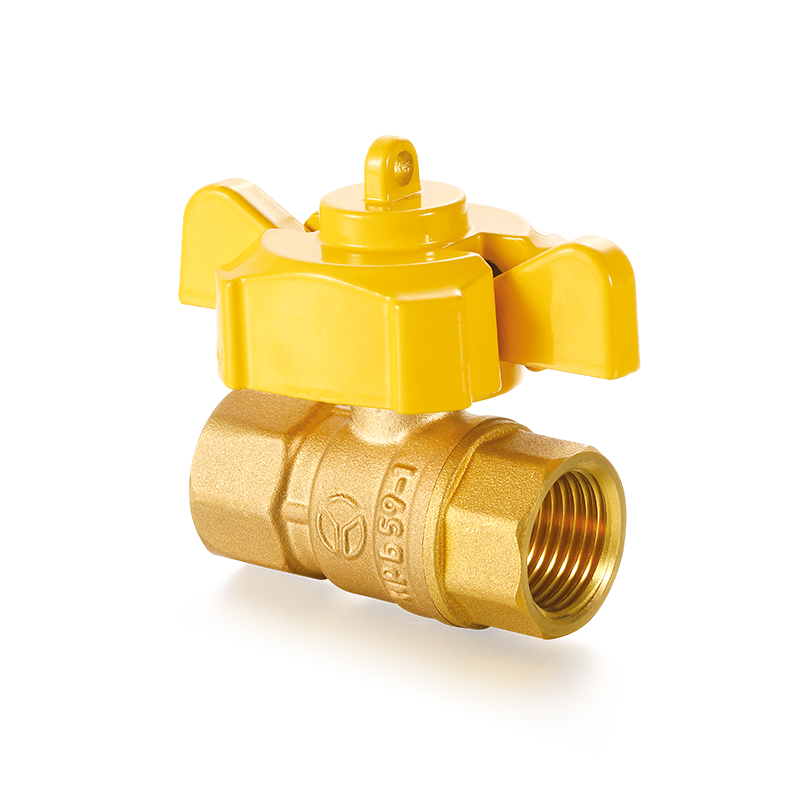

Das charakteristische Merkmal dieses Ventils liegt in seiner veränderten Griff- und Schaftstruktur. Im Gegensatz zu einem standardmäßigen frei drehbaren Griff Der abschließbare Kugelhahn aus Messing verfügt über einen Bügel oder eine Lasche für ein Vorhängeschloss in die Griffbasis oder den Griff selbst. Diese Überfalle verfügt über ein oder mehrere Verriegelungslöcher. Wenn das Ventil präzise in der vollständig „geschlossenen“ (Griff senkrecht zum Rohr, 0°) oder vollständig „offenen“ (Griff parallel zum Rohr, 90°) Position positioniert ist, stimmt das Verriegelungsloch am Griff perfekt mit einem entsprechenden Loch am Ventilkörper überein. Durch diese beiden ausgerichteten Löcher kann ein Bediener ein Standard-Vorhängeschloss einführen und verriegeln, wodurch eine Bewegung des Griffs physisch verhindert wird. Dieses Design ist als „Lockout/Tagout“-Fähigkeit (LOTO) bekannt und eine Schlüsselkomponente international anerkannter Energieisolationsverfahren.

Aus werkstofftechnischer Sicht wird der Ventilkörper typischerweise aus hochwertigem Schmiedemessing hergestellt, üblicherweise Güten wie CW617N oder CW614N. Diese Materialien sind für ihre hervorragende Korrosionsbeständigkeit, gute Bearbeitbarkeit und ausreichende mechanische Festigkeit bekannt. Um die Haltbarkeit und Ästhetik weiter zu verbessern, wird die Oberfläche des Ventilkörpers häufig bearbeitet vernickelt . Diese Nickel-Phosphor-Legierungsbeschichtung verhindert wirksam, dass das Messing in feuchten oder korrosiven Umgebungen oxidiert oder sich verfärbt (allgemein als „Anlaufen“ bekannt).

Darüber hinaus ist die ausblassichere Spindelkonstruktion ein weiteres wichtiges Sicherheitsmerkmal moderner abschließbarer Kugelhähne. Diese Konstruktion stellt sicher, dass der Schaft auch bei hohem Flüssigkeits- oder Gasdruck während des Betriebs nicht aus dem Ventilkörper herausgedrückt werden kann, wodurch mögliche Leckagen oder sogar ein katastrophaler Unfall beim Auswerfen des Schafts verhindert werden. Die Spindeldichtung verwendet typischerweise eine einstellbare Stopfbuchspackung aus PTFE (Polytetrafluorethylen). Dieses Material bietet einen extrem niedrigen Reibungskoeffizienten und eine ausgezeichnete chemische Inertheit, wodurch ein gleichmäßiges Betriebsdrehmoment gewährleistet und eine langfristig stabile Dichtungsleistung gewährleistet wird.

Um die technischen Spezifikationen verschiedener Arten von abschließbaren Kugelhähnen aus Messing visuell zu veranschaulichen, finden Sie unten eine Vergleichstabelle:

Auf der Grundlage von Industriestandards zusammengestellte Daten.

Das ist erwähnenswert Ningbo Yunhua Ventil Co., Ltd. verfügt über umfassendes technisches Fachwissen im Bereich der Ventilherstellung. Als Unternehmen, das sich auf die Sicherheit und Innovation von Rohrleitungssystemen konzentriert, ist sich Yunhua Valve der entscheidenden Bedeutung abschließbarer Konstruktionen für den Schutz der Bedienersicherheit und der Geräteintegrität voll bewusst. Während des Forschungs- und Entwicklungsprozesses hat unser technisches Team der Optimierung der Positionierungsgenauigkeit und der langfristigen Betriebszuverlässigkeit des Verriegelungsmechanismus Priorität eingeräumt, um sicherzustellen, dass die Löcher am Griff und am Gehäuse nach wiederholten Verriegelungs-/Entriegelungszyklen präzise ausgerichtet bleiben und so eine solide Grundlage für die LOTO-Sicherheitsverfahren geschaffen werden.

Abschließbare Kugelhähne aus Messing sind nicht in jedem Rohrleitungssystem erforderlich. Sie sind jedoch obligatorische Sicherheitsvorrichtungen in Umgebungen, in denen eine fehlerhafte Ventilbetätigung zu schweren Personenschäden, erheblichen Sachschäden oder Verstößen gegen die Sicherheitsvorschriften am Arbeitsplatz führen kann. Der Hauptzweck ihrer Anwendung besteht darin, die Energieisolierung physisch durchzusetzen und das Risiko menschlicher Fehler zu beseitigen.

Die Lockout/Tagout-Verfahren (LOTO). ist das grundlegendste und wichtigste Anwendungsszenario im Arbeitsschutz. In Produktionsanlagen, Chemiefabriken, pharmazeutischen Anlagen und Energieproduktionsstätten müssen die Geräte vor der Wartung, Reparatur oder Reinigung von allen potenziell gefährlichen Energiequellen (einschließlich Druckluft, Hochdruckflüssigkeiten, Elektrizität, chemischer Energie usw.) isoliert werden. Der abschließbare Kugelhahn aus Messing dient als kritischer „Energietrennpunkt“. Gemäß Standards wie OSHA 1910.147 (USA) muss das Wartungspersonal sein persönliches Sicherheitsvorhängeschloss und seinen Anhänger an der Energietrennvorrichtung (diesem Ventil) anbringen, um zu verhindern, dass andere das Gerät während der Arbeit versehentlich wieder mit Strom versorgen. Der Grund dafür, dass abschließbare Kugelhähne aus Messing in diesen Anwendungen bevorzugt werden, liegt darin, dass sie eine robuste mechanische Leistung gepaart mit ausgezeichneter Korrosionsbeständigkeit bieten und in der Lage sind, die in Fabriken vorkommenden komplexen Flüssigkeiten wie Hydrauliköle, Kühlmittel und verschiedene Prozessgase zu bewältigen.

Im Bereich von öffentliche Einrichtungen und Gewerbebauten Eine ebenso unersetzliche Rolle spielen abschließbare Kugelhähne aus Messing. Stellen Sie sich ein Hotel mit Hunderten von Zimmern, eine dicht besiedelte Schule, ein Krankenhaus oder einen großen Apartmentkomplex vor. Wenn die Erdgasleitungen, Löschwasserleitungen oder Hauptwasserversorgungsleitungen in diesen Gebäuden von unbefugtem Personal frei bedient werden könnten, wären die Folgen verheerend. Wartungspersonal kann abschließbare Kugelhähne verwenden, um die Wasser- oder Gaszufuhr zu einem isolierten Abschnitt bei Notfallreparaturen oder routinemäßigen Wartungsarbeiten vollständig abzusperren und zu verriegeln, wobei der Schlüssel von einer bestimmten Person aufbewahrt wird. Diese Methode beugt nicht nur effektiv vor Vandalismus oder böswillige Manipulation sondern verhindert auch Leckagen oder Betriebsunterbrechungen, die durch neugierige Kinder oder andere unbefugte Personen verursacht werden, die versehentlich Ventile manipulieren, was die Sicherheit und Verwaltungseffizienz öffentlicher Einrichtungen erheblich verbessert.

Die agricultural irrigation and marine engineering sectors are also significant application areas for these valves. On large farms, irrigation systems are widely distributed and often located in unattended fields. Incidents of unauthorized water theft or malicious valve closure are common. Lockable brass ball valves installed at key nodes effectively solve this problem. Farmers can set the valve status according to their irrigation plan, lock it, and ensure the system operates correctly. In marine engineering or coastal facilities, equipment is constantly exposed to harsh environments with high salt spray and high humidity, demanding extremely high material corrosion resistance. In response, advanced manufacturers produce ball valves using entzinkungsbeständiges (DZR) Messing . Diese spezielle Messinglegierung optimiert die Zusammensetzung, um die bevorzugte Korrosion und Auslaugung von Zink (Entzinkung), die bei bestimmten Wasserqualitäten (insbesondere solchen mit hohem Chloridionengehalt) auftreten können, wirksam zu verhindern. Dies verhindert Leckagen oder sogar Bersten, die durch internes Strukturversagen des Ventilkörpers verursacht werden, und gewährleistet so einen langfristig zuverlässigen Betrieb auf Schiffen, in Entsalzungsanlagen oder in Chemieparks an der Küste.

Ningbo Yunhua Ventil Co., Ltd. ist ein tiefes Verständnis für die unterschiedlichen Anforderungen an Sicherheitsventile in verschiedenen Branchen. Unsere abschließbare Kugelhahnserie aus Messing wurde nicht nur streng nach den LOTO-Sicherheitsstandards entwickelt und getestet, sondern bietet auch verschiedene Materialoptionen für raue Arbeitsbedingungen, darunter Standardmessing CW617N und das anspruchsvollere DZR-Messing. Unsere Produkte wurden erfolgreich in Pipeline-Projekten für mehrere große Industrieparks und Gewerbekomplexe in China eingesetzt und haben durch stabile und zuverlässige Leistung das Vertrauen der Kunden gewonnen.

Um die vorgesehene Lebensdauer und Sicherheitsleistung eines hochwertigen abschließbaren Kugelhahns aus Messing voll auszuschöpfen, sind ordnungsgemäße Installationsverfahren und regelmäßige Wartungsprüfungen unerlässlich. Selbst das beste Ventil leidet unter Leistungs- und Sicherheitseinbußen, wenn es falsch installiert wird oder die erforderliche Wartung fehlt.

Wichtige Punkte für Dimensionierung und Installation :
Vor der Installation müssen Sie sicherstellen, dass die Druck-Temperatur-Bewertung des Ventils mit den tatsächlichen Betriebsbedingungen des Rohrleitungssystems übereinstimmt. Überprüfen Sie die Markierungen auf dem Ventilgehäuse, einschließlich Nennbohrung, Druckstufe (z. B. PN40) und Materialbezeichnung. Achten Sie auf den Durchflussrichtungspfeil am Gehäuse (besonders wichtig bei unidirektionalen Dichtungskonstruktionen). Obwohl die meisten Kugelhähne bidirektional sind, ist es immer zuverlässiger, der vom Hersteller empfohlenen Durchflussrichtung zu folgen. Für Kugelhähne aus Messing mit Gewinde, Die Verwendung von zwei Schraubenschlüsseln ist wichtig, um eine Beschädigung des Ventils zu vermeiden . Verwenden Sie insbesondere einen Schraubenschlüssel, um das Ventilgehäuse festzuhalten, und verwenden Sie einen anderen Schraubenschlüssel, um die Rohrverbindung festzuziehen. Dadurch wird verhindert, dass das Drehmoment direkt auf die Verbindung zwischen Karosserie und Motorhaube übertragen wird, wodurch Karosserieverformungen, Undichtigkeiten oder sogar Risse aufgrund ungleichmäßiger Beanspruchung vermieden werden. Tragen Sie eine angemessene Menge PTFE-Band oder Gewindedichtmittel auf die Außengewinde der Rohre auf, achten Sie jedoch darauf, dass kein Dichtmaterial in die Rohrbohrung oder den Ventilströmungsweg gelangt. Restliches Dichtungsband könnte sich in den PTFE-Ventilsitzen festsetzen, die Dichtfläche beschädigen und dazu führen, dass das Ventil im geschlossenen Zustand nicht mehr vollständig schließt. Führen Sie nach der Installation und vor der vollständigen Inbetriebnahme des Ventils eine Druckprüfung durch, um sicherzustellen, dass an keiner Verbindungsstelle Undichtigkeiten vorliegen.

Wartungs- und Fehlerbehebungspraktiken :
Abschließbare Kugelhähne aus Messing in sauberen Betriebsmedien (z. B. Leitungswasser, saubere Druckluft, Erdgas) sind praktisch wartungsfrei. Nach längerer Anwendung können jedoch einige häufige Probleme auftreten. Wenn beispielsweise die Bedienung des Griffs ungewöhnlich schwergängig wird oder klemmt, handelt es sich in der Regel nicht einfach um ein Problem mit „mangelnder Schmierung“. Es könnte daran liegen Schwellung des PTFE Sitzmaterial oder Schmutzpartikel können zwischen der Kugel und dem Sitz eingeschlossen werden. An diesem Punkt, Verwenden Sie niemals eine Hebelstange (z. B. ein Rohrstück), um den Griff gewaltsam zu drehen . Diese Vorgehensweise kann nicht nur den Verriegelungsmechanismus beschädigen, sondern auch den Schaft verformen oder den PTFE-Sitz zerreißen. Das richtige Verfahren besteht darin, das System drucklos zu machen und dann das Ventil zur Inspektion und Reinigung zu zerlegen. Zur Reinigung von Metallteilen können Lösungsmittel wie Benzin verwendet werden. Für nichtmetallische Komponenten wie PTFE-Sitze und O-Ringe verwenden Sie jedoch gereinigtes Wasser oder Alkohol und vermeiden Sie längeres Einweichen. Sollte sich das Ventil nach der Reinigung weiterhin schwer bedienen lassen, muss es ausgetauscht werden.

Für Ventile, die in kritischen LOTO-Sicherheitsprogrammen verwendet werden, ist die Einrichtung von a Ein regelmäßiger Funktionstestplan wird dringend empfohlen . Führen Sie beispielsweise vierteljährlich oder halbjährlich einen Sitzdichtheitstest durch. Die konkreten Schritte sind: Stellen Sie sicher, dass die nachgeschalteten Rohrleitungen drucklos sind und kein Druckbedarf besteht, schließen Sie das Ventil vollständig und verriegeln Sie es mit einem persönlichen Vorhängeschloss, öffnen Sie dann ein nachgeschaltetes Entlüftungsventil oder beobachten Sie das angeschlossene Manometer. Wenn Sie einen kontinuierlichen Flüssigkeitsfluss feststellen oder der Manometerwert langsam ansteigt, ist die Sitzdichtung defekt und das Ventil muss sofort ausgetauscht werden, um seine Funktion als zuverlässige Isolierstelle wiederherzustellen.

Ningbo Yunhua Ventil Co., Ltd. ist nicht nur bestrebt, qualitativ hochwertige abschließbare Messing-Kugelhähne zu liefern, sondern unseren Kunden auch technischen Support über den gesamten Lebenszyklus hinweg zu bieten. Unsere Produkte werden aus hochwertigem CW617N-Messing geschmiedet und die Sitze bestehen aus reinem PTFE oder glasfaserverstärktem PTFE, was ein niedriges Drehmoment und eine hervorragende Dichtleistung bei Langzeitgebrauch gewährleistet. Während der Produktion setzen wir das Qualitätsmanagementsystem ISO9001 strikt um. Jedes Ventil wird vor Verlassen des Werks einer 100-prozentigen Dichtheitsprüfung unterzogen, um sicherzustellen, dass die an die Kunden gelieferten Produkte zuverlässig und sicher sind. Gleichzeitig kann unser technisches Team professionelle Auswahlberatung und Installations-/Wartungsanleitungen basierend auf Ihren spezifischen Betriebsbedingungen bereitstellen und Ihnen dabei helfen, die Lebensdauer des Ventils zu maximieren und die langfristigen Betriebskosten zu minimieren.

Häufig gestellte Fragen (FAQ)

F1: Was ist der Hauptunterschied zwischen einem abschließbaren Messingkugelhahn und einem Standard-Messingkugelhahn?
A: Die core difference lies in the handle design. The handle and/or body of a lockable ball valve integrates a hasp with holes, allowing the operator to use a standard padlock to physically lock the valve in the fully open or fully closed position to prevent unauthorized or accidental operation. A standard ball valve lacks this feature.

F2: Wie kann ich sicherstellen, dass das von mir gekaufte Ventil den industriellen Sicherheitsstandards entspricht?
A: Stellen Sie sicher, dass der Hersteller klare Leistungsparameter angibt, einschließlich maximalem Arbeitsdruck, anwendbarem Temperaturbereich und Materialzertifikaten. Stellen Sie bei Ventilen, die bei LOTO-Verfahren verwendet werden, sicher, dass der Verriegelungsmechanismus zuverlässig ist und dass der Griff und die Verriegelungslöcher in der offenen und geschlossenen Position genau ausgerichtet sind. Ningbo Yunhua Ventil Co., Ltd. stellt Produkte nach internationalen Standards her und stellt detaillierte technische Datenblätter zur Verfügung, die die Anforderungen strenger Sicherheitsaudits erfüllen.

F3: Ist dieser Ventiltyp für Erdgasleitungen geeignet?
A: Ja, ordnungsgemäß zertifizierte abschließbare Kugelhähne aus Messing eignen sich hervorragend für Erdgas- oder Flüssiggasleitungen. Messing bietet eine hervorragende Korrosionsbeständigkeit gegenüber Gas und die Verriegelungsfunktion verhindert versehentliche oder böswillige Betätigung. Stellen Sie sicher, dass das von Ihnen ausgewählte Ventil ausdrücklich für den Gasbetrieb gekennzeichnet ist und dass seine Druckstufe den Anforderungen des Gassystems entspricht.

F4: Der Ventilgriff lässt sich sehr schwergängig bedienen. Kann ich Gleitmittel hinzufügen oder einen längeren Griff verwenden?
A: Dies wird dringend NICHT empfohlen. Steifheit entsteht normalerweise durch Verschleiß, Schwellung des inneren PTFE-Sitzes oder eingeschlossene Fremdkörper. Das Hinzufügen von Schmiermittel löst das Problem möglicherweise nicht und könnte die Medien verunreinigen. Die Verwendung einer Überbrückungsstange (z. B. eines Stahlrohrs) kann leicht zu einer Beschädigung des Schafts, des Verriegelungsmechanismus oder der Sitze führen, was zu Ventilversagen oder Undichtigkeiten führen kann. Der richtige Ansatz besteht darin, das System drucklos zu machen und dann das Ventil zur Inspektion/Reinigung zu zerlegen oder es vollständig auszutauschen.

F5: Bietet Ningbo Yunhua Ventil Co., Ltd. Garantie und technischen Support für seine Produkte?
A: Ja. Als professioneller Ventilhersteller Ningbo Yunhua Ventil Co., Ltd. bietet eine Qualitätsgarantie auf alle versendeten Produkte. Wir bieten nicht nur standardisierte Ventilprodukte an, sondern verfügen auch über ein professionelles technisches Team, das umfassende Supportleistungen anbieten kann, einschließlich Auswahlberatung, Installationsanleitung und Fehleranalyse, um sicherzustellen, dass Ihr Flüssigkeitskontrollsystem sicher und effizient funktioniert.
